El problema ► ¡Lo que se diseña  no  se produce!
¿Por qué? ► Porque, el proceso de despliegue y corte no tiene en cuenta los parámetros de doblado (por ejemplo, las herramientas disponibles, el radio de las herramientas, etc.).
La solución ► BG-soft combina el BG-soft Cut y el BG-soft Bend en un entorno unificado. De este modo se calculan todos los aspectos del proceso de fabricación (plegado y corte).

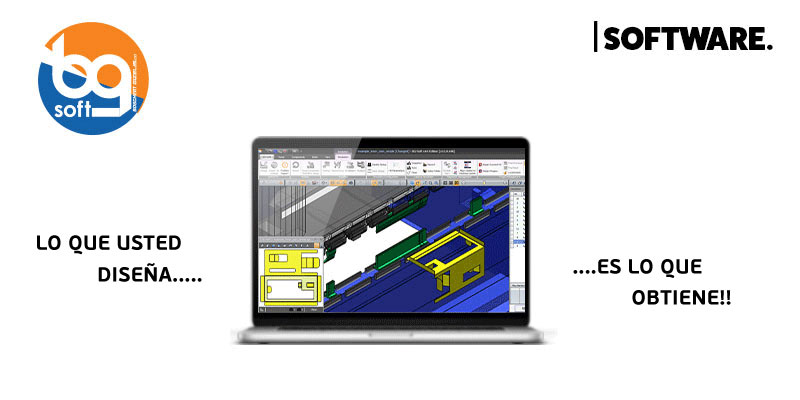

Lo que usted diseña....es lo que obtiene!!

BG-soft bend es una aplicación para la programación y simulación de las plegadoras Boschert Gizelis, utilizada para maximizar los recursos de producción. BG-soft bend permite la generación offline de secuencias de plegado y configuraciones de herramientas, con simulación dinámica en 3D para comprobar las colisiones de la pieza con las herramientas, los dedos y los componentes de la máquina.

Características:

  • Transferencia directa de piezas desde SolidWorks, Solid Edge e Inventor
  • Importación y despliegue de piezas 3D IGES y STEP
  • Selección automática y manual de herramientas basada en las propiedades del material, la máquina y la herramienta
  • Secuencia de doblado automática y manual con detección de colisiones
  • Posicionamiento automático y manual del tope de dedos con control gráfico de todos los ejes
  • Cálculo automático de la retracción
  • Simulación en 3D del proceso de plegado con detección de colisiones
  • La generación nativa de CN permite cargar directamente los programas en el control de la máquina
  • Completos informes de configuración para el operario de la máquina que incluyen la secuencia de plegado, el herramental y los gráficos de plegado por plegado

   BG1

BG2

Ventajas:

BG-soft bend mejora su productividad con:

  • Tiempos de diseño a producción más rápidos con funciones automatizadas
  • La programación fuera de línea implica un tiempo mínimo de inactividad de la máquina
  • Las secuencias de plegado sin colisiones suponen una reducción del desperdicio de material
  • La biblioteca de herramientas de plegado de BG-soft es compatible con las herramientas disponibles



REPORTREPORT1




  REPORT2

Simulación 3D y detección de colisiones
Selección eficiente de herramientas
Selección de la secuencia de doblado
Posicionamiento de topes de dedos

Informes de configuración:
Los completos informes de configuración incluyen:

  • Instrucciones de la secuencia de doblado
  • Detalles de la configuración de la herramienta
  • Manejo del producto
  • Gráficos de pliegue por pliegue





De la idea... a la realidad...

BG-soft cut es el único sistema que integra las capacidades CAD/CAM en el mismo módulo:
La geometría, las dimensiones y la tecnología (punzonado/corte) son completamente asociativas: cuando se modifica la geometría, las dimensiones y la tecnología se actualizan automáticamente.



BG4

Anidación automática
BG-soft cut ofrece una utilización óptima del material con AutoNest - módulo de nesting automático cnc.

AutoNest es una potente herramienta de nesting True Shape que ofrece métodos versátiles de nesting automático y manual para conseguir las mejores soluciones de nesting posibles.

Interfaz CAD 3D
El módulo CAD Link permite transferir con un solo clic y en tiempo real piezas de paquetes CAD 3D a BG-soft cut.

Las piezas pueden transferirse desde SolidWorks®, Solid Edge®, Autodesk® Inventor®, PTC Creo® y Vertex® G4, utilizando un enlace asociativo en línea, evitando la necesidad de archivos intermedios como los DXF.

Dibujo
BG-soft cut cuenta con un módulo de dibujo 2D muy potente y fácil de usar. Además de un conjunto completo de herramientas de dibujo, BG-soft cut admite ayudas especiales de dibujo de chapa y validación de geometría para detectar y corregir automáticamente los contornos no cerrados.



BG5

Tecnología de punzonado
El módulo de punzonado admite:

  • Auto-Punch
  • Herramientas especiales
  • Auto-Indexación
  • Reposición automática
  • Cortes comunes

Tecnología de corte

El módulo de corte soporta:

  • Corte automático
  • Comprobación y corrección de contornos
  • Definición del ancho del haz y compensación automática
  • Piezas de arte
  • Bucles de esquina y ralentización de esquinas
  • Control del eje Z
  • Corte de contorno abierto

Informes de datos
Informes de producción detallados para piezas individuales, soluciones de anidamiento y estimación de costes, utilizando plantillas totalmente personalizables con código de barras.



BG6
